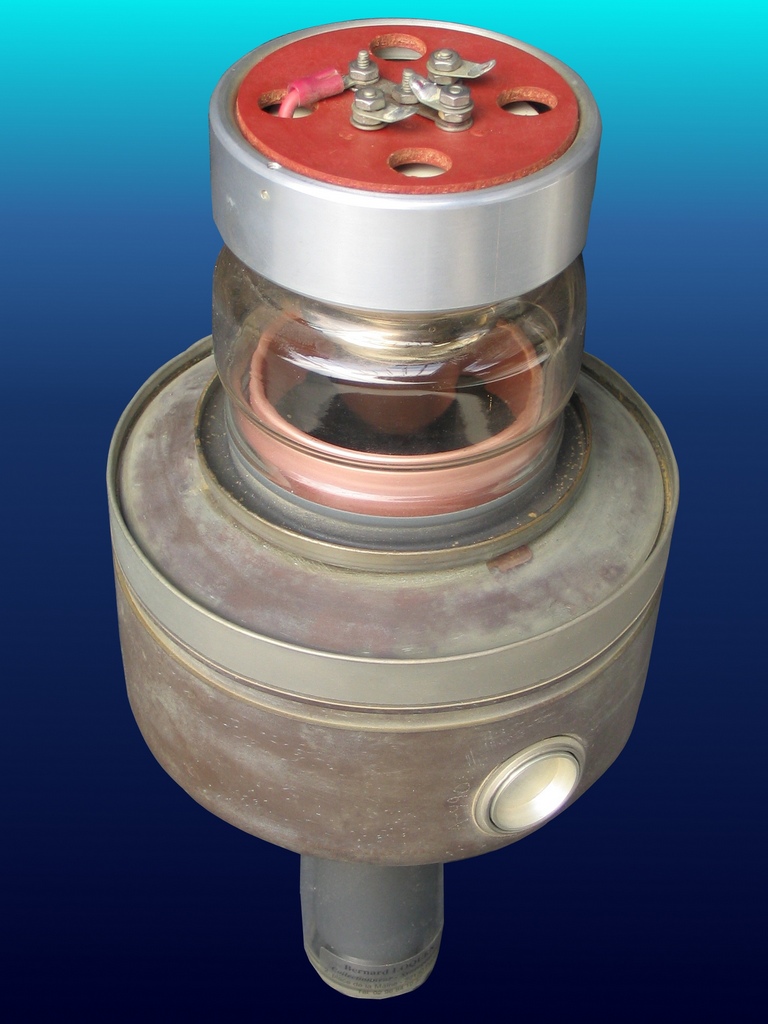

On reconnaît à sa forme un tube à rayons X à anode tournante (De façon à dissiper la chaleur de la cible non sur un seul point mais sur un cercle).Voir détails dans l’image ‘’ tube_radiogene_anode_tournante’’.
On voit la fenêtre de sortie des rayons X qui doit être mince et réalisée en matériau de faible poids atomique comme l’aluminium. Le blindage épais est réalisé en cuivre de façon à faciliter le refroidissement.
La partie supérieure est occupée par les connexions du filament thermo-émissif.
La partie inférieure est faite pour recevoir un stator de moteur électrique à champ tournant, ceci pour permettre la rotation de l’anode tournante.
Auteur | Ph Maliet Collection Bernard Loquen |
Créée le | non disponible |
Ajoutée le | Dimanche 26 Août 2007 |
Dimensions | 768*1024 |
Fichier | tube_radiogene_blinde.JPG |
Poids | 201 Ko |
Tags | cathodique, tube, Vide |
