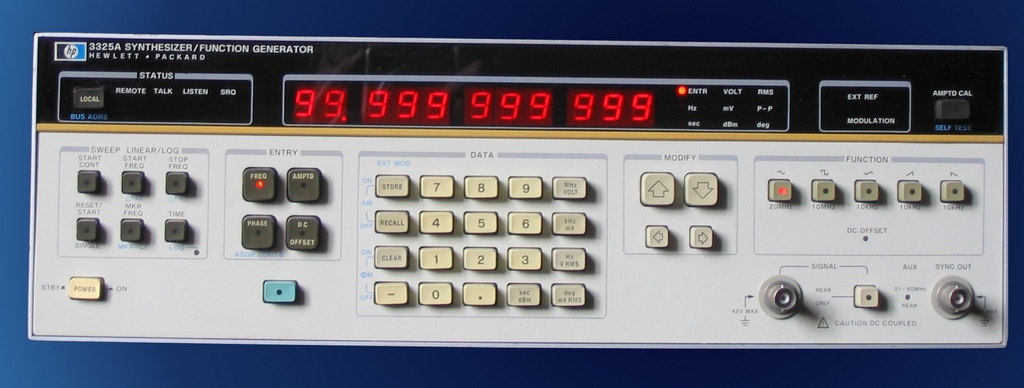

HP 3325 synthétiseur haute résolution

diaporama Montrer les méta-données du fichier

Cet appareil conçu au début des années 1980 a des performances qui ont été rarement dépassées. Le seul progrès obtenu depuis 20 ans est la compacité.
Performances exceptionnelles :
Gamme de fréquences couvertes : 1 uHz à 21 MHz soit une variation de fréquence relative de 10^13
Résolution de fréquences : 1 uHz jusqu’à 100 kHz et 1 mHz au-delà
Formes d’ondes : sinus, triangle, carré
Possibilité de modulation d’amplitude et de phase.
Niveau ajustable entre 0.1 mV et 10 V avec impédance interne 50 Ohm avec une résolution de 0.01dB.
Balayage de fréquence linéaire ou logarithmique.
Principe de fonctionnement : Oscillateurs commandés en tension (VCO) asservis par des boucles à verrouillage de phase sur une base de temps interne à quartz ou externe. Pour obtenir une variation de fréquence entre presque 0 Hz et 21 MHz on utilise un battement de fréquence dans un mélangeur entre un oscillateur variable entre 30 MHz et 51 MHz et un oscillateur fixe à 30 MHz.
Télécommande par bus IEEE 488 HPIB.
Prix de base en 1990 : 4590$
