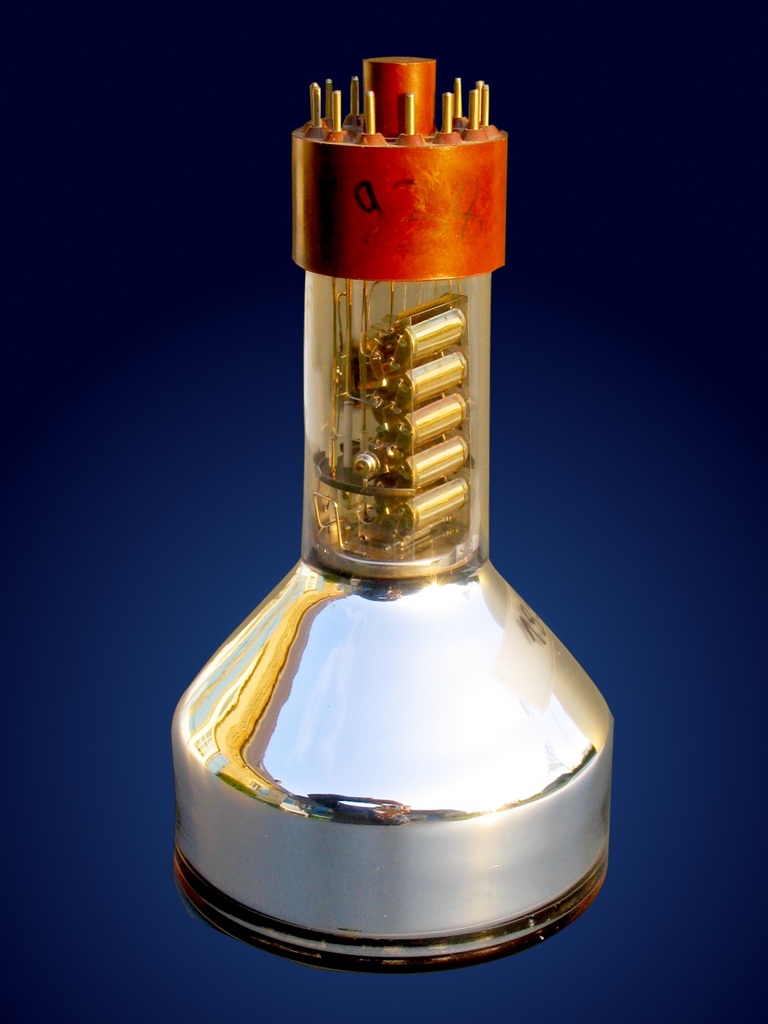

Un photomultiplicateur est un récepteur d’énergie lumineuse. (Sigle PMT)
Fabricant : Miniwat Dario repris ensuite par RTC puis par Philips. Date de fabrication 1965. Don B. Loquen.
Voir : http://fr.wikipedia.org/wiki/Photo-multiplicateur
Il est capable grâce à sa fonction de multiplication de compter les photons individuellement de sorte qu’il est beaucoup plus sensible que l’œil humain.
Il se comporte en fait comme une cellule sensible de l’œil humain appelée bâtonnet. Sa sensibilité énorme vient de ce que sa surface sensible peut atteindre plusieurs dm2
Voir : http://fr.wikipedia.org/wiki/B%C3%A2tonnet.
L’inconvénient est que le photomultiplicateur en tant que cellule unique détecte mais ne voit pas.
Principe : c’est l’application directe de l’effet photoélectrique dont l’explication par Einstein lui valut le prix Nobel en 1905. E = hu. Un photon d’énergie E est capable d’arracher un électron si son énergie est supérieure au travail de sortie Ws du métal d’où s’échappe l’électron.
Réalisation : La partie inférieure du tube est revêtue d’un métal à faible travail de sortie par exemple du césium et joue le rôle de cathode. Un photon d’énergie suffisante extrait un électron qui est accéléré par le champ électrique d’électrodes collectrices qui réémettent plusieurs électrons par émission secondaire lors de chaque impact. Ces électrodes semi-circulaires appelées dynodes sont disposées comme une échelle de sorte qu’à chaque étage les électrons sont multipliés. Avec une douzaine de dynodes on obtient un facteur de multiplication allant jusqu’à 10 millions.
Le grand nombre de broches s’explique par le nombre de dynodes dont les potentiels doivent être croissants.
Les photomultiplicateurs sont utilisés dans les scanners professionnels, en astronomie, en physique des particules associés à des scintillateurs, en astrophysique associés à l’effet Cerenkov (http://antares.in2p3.fr/News/Inauguration/Carr.pdf).
