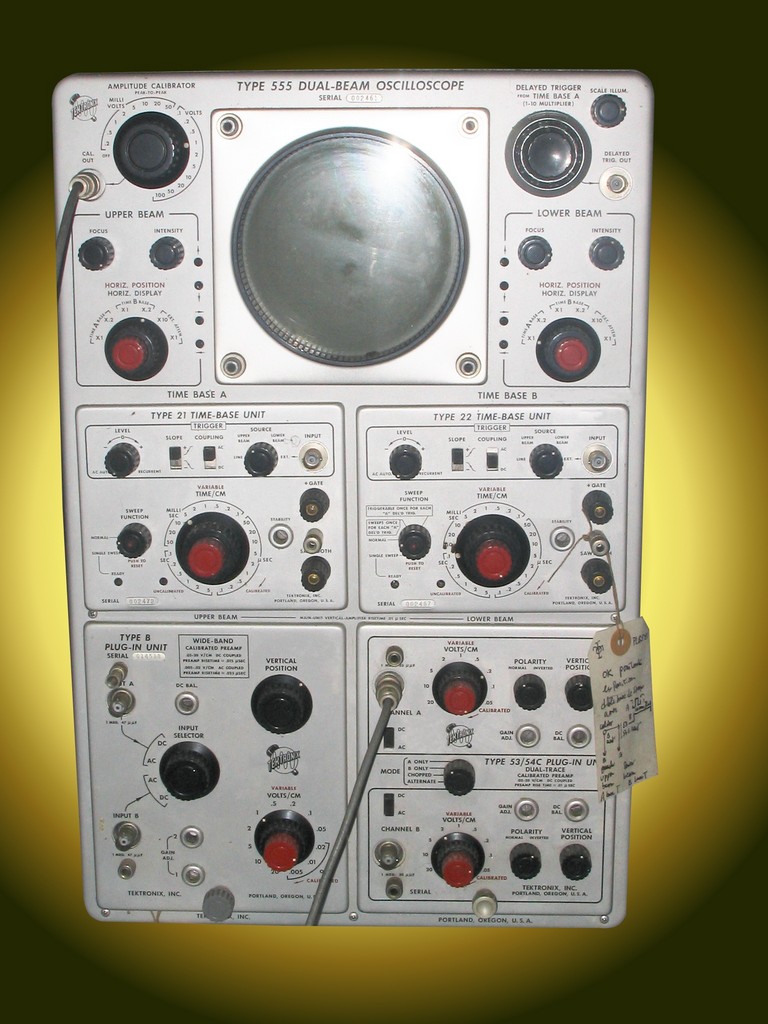

Tektronix oscilloscope 555 dual beam

Date de conception : 1959
C’est un appareil haut de gamme :
. En poids : 40 kg pour l’oscilloscope et 21 kg pour l’alimentation extérieure
. En consommation électrique : 1050 W
. En nombre de tubes : plus de 100
. Bande passante : 33 MHz
. Tension d’accélération : 10 kV
. 2 oscilloscopes indépendants en 1 donc 2 bases de temps indépendantes ou synchronisées
Innovations techniques :
1) Amplificateur de déviation verticale distribué comportant 12 tubes montés en Push-Pull. Cette technique permet d’obtenir une amplitude importante de tension et avec une grande bande passante.
2) Ligne à retard entre l’amplificateur Y et les plaques de déviation du tube cathodique pour permettre de voir le signal avant l’instant de synchronisation afin de bien analyser des fronts de montée. Le retard de 200 ns est obtenu par une cascade de cellules LC..
Prix en 1961 : 3150 $
Successeur en 1961 : Tektronix 556 représenté sur l’image Oscilloscope Tektronix bi canon 556
