Disque dur 4.3 GB fujitsu MAB3045SC Rack Digital Compaq 1998

diaporama Montrer les méta-données du fichier télécharger

Cliquer sur l'image pour la visualiser en haute définition

Ce disque dur d’une capacité de 4.3 GO au standard SCSI3 a été fabriqué par Fujitsu en 1998 comme l’indiquent les dates code gravés sur les circuits intégrés. Il équipait une baie de disques ‘’Raid’’ d’un serveur informatique. Son format est le 3.5 pouces. Il comporte 3 plateaux. Il est divisé en 8691 pistes contenant des blocs de 512 octets. La vitesse de rotation est de 10 000 t/ mn ce qui permet d’avoir un temps moyen d’accès de 3 ms. Le débit en lecture sur le bus SCSI est de 12 Moctets/s en asynchrone. La durée de vie annoncée est exceptionnelle 1000 000 heures qu’il faut traduire par une panne tous les 1000 h pour un parc de 1000 disques. 1000 000 heures représentent une durée de 114 ans.

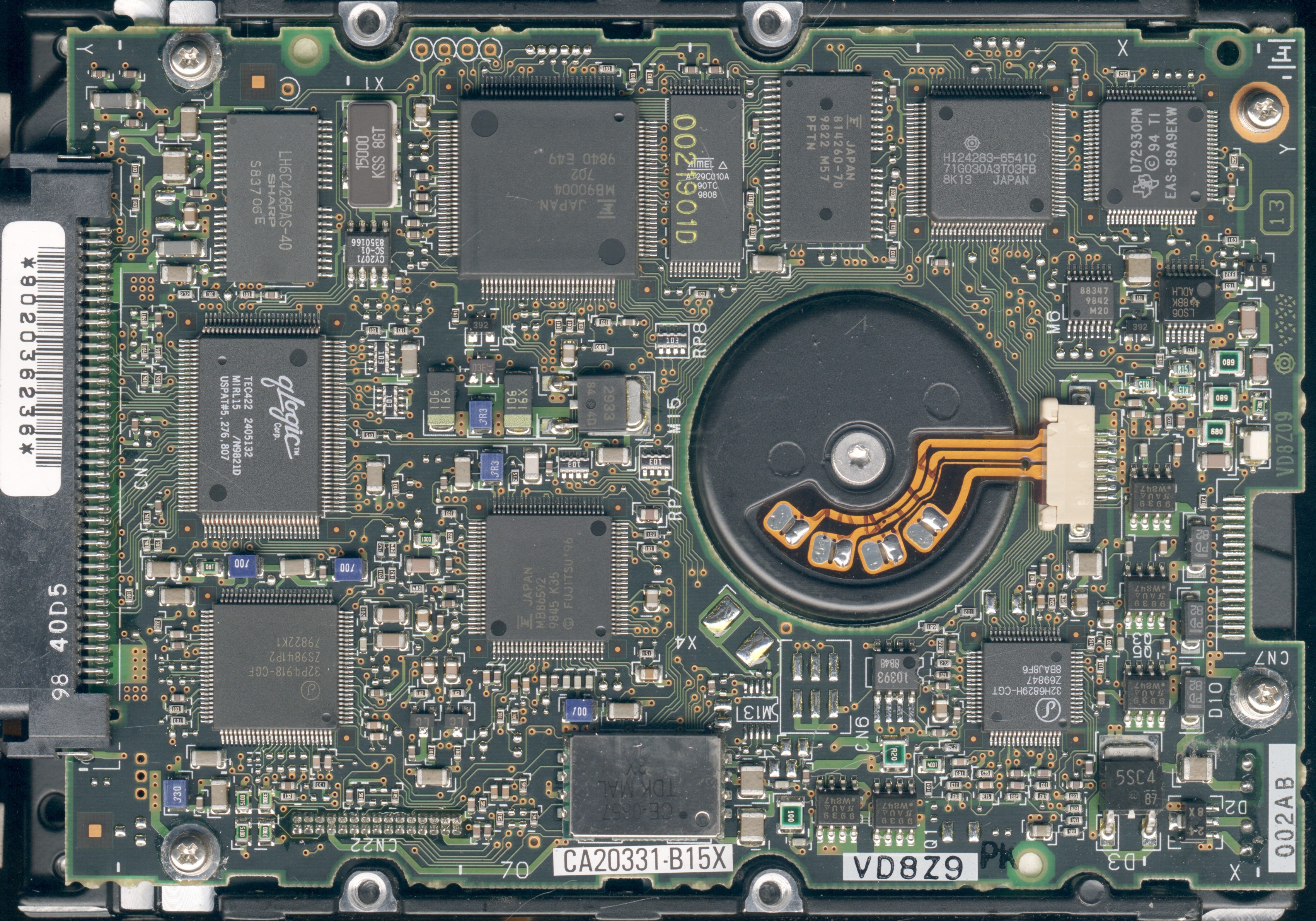

La partie photographiée est la carte électronique qui remplit les fonctions :
1 Commande des mouvements des bras qui supportent les têtes magnétiques. Ces bras sont mis en rotation par une bobine de haut-parleur parcourue par un courant et placée dans l’entrefer d’un aimant permanent.
2 Lecture et écriture de données sur les surfaces magnétisées par l’intermédiaire de 5 têtes magnéto résistives . Des algorithmes très complexes sont utilisés pour localiser et corriger les erreurs.
3 Utilisation du code Gray à usage interne au disque pour positionner les bras et retrouver les données.(Servo-tracking) Ces informations d’asservissement entrelacées avec les données ont remplacé le disque de synchronisation qui au début était nécessaire pour retrouver les données. Ce code est encore différent du formatage bas niveau qui définit les taille des fichiers et il ne peut être restauré.
Identifions les différents types de composants dans l’image à haute définition –merci au scanner-.
Ils sont du type CMS Composants à montage de surface.
On reconnaît les circuits intégrés (ce ne sont plus des puces mais des mille-pattes).
Les boîtiers noirs avec 3 connexions sont les transistors.
Les boîtiers noirs avec un trait gris avec deux connexions sont les diodes.
Les petits rectangles de couleur ocre sont des capacités de petite valeur : ce sont les condensateurs ‘’céramique’’. Les plus petits rectangles de couleur noire avec des chiffres sont les résistances.
Les boîtiers avec un trait métallisé verdâtre sont des condensateurs électrochimiques polarisés au tantale . Le code 106 signifie 10*10^6 pf soit 10uF de capacité et le code 16 indique la tension de service maximale.
Le circuit imprimé est du type multicouche avec trous métallisés dorés.

Auteur Ph Maliet
Créée le non disponible
Ajoutée le Mercredi 19 Décembre 2007
Dimensions 1024*716
Fichier disque_dur_4_3G_fujitsu_MAB3045SC_Rack_Digital_Compaq_1998.jpg
Poids 314 Ko
Tags Condensateur, disque dur, haut-parleur, magnétique, résistance, écriture
Catégories
Visites 13133
Note moyenne pas de note
Votez pour cette image : | | | | |

[1] Commentaires des utilisateurs

petchema - Jeudi 19 Août 2010 23:07

temps moyen d'accès => lire temps de latence (ou délai rotationnel)
Dans le temps d'accès on compte aussi le temps nécessaire au déplacement des têtes de lecture sur la bonne piste.
