Relais cross bar cablage.

diaporama Montrer les méta-données du fichier

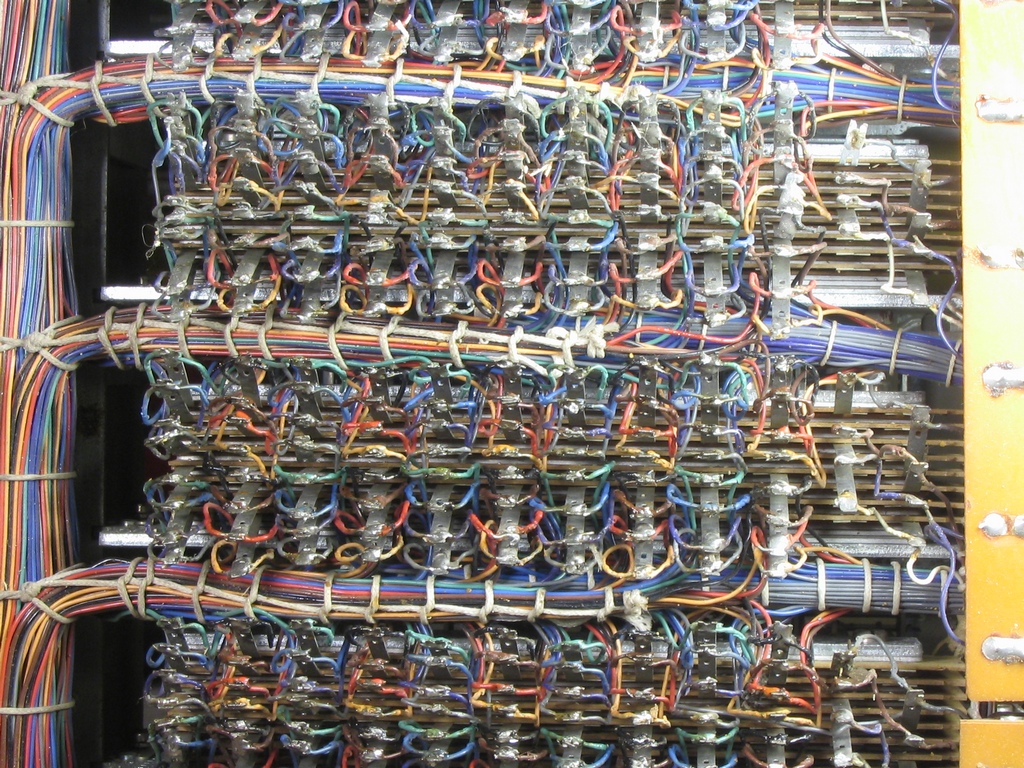

Vue coté câblage d’un panneau de commutateur Cross-bar.
Cross-Bar CP400 (CROSSBAR PARISIEN 400) pour 400 points de sortie ; conception Erricson ; basée sur l’invention de 2 suédois déposée en 1919.
Déploiement en France à partir de 1963 pour prendre la succession du précédent système Rotary.
Capacité typique : 10 000 abonnés.
Arrêt du système : 1994. Durée de vie 30 ans.
Fabrication non automatisable : brasure manuelle sur cosse à souder. Pas de circuit imprimé.
Les relais électromécaniques poussent des barres horizontales et verticales, les connexions se font sur les points de croisement..
Avantages de l’électromécanique : Simplicité de fonctionnement, robustesse. Un peu d’huile peut suffire pour débloquer un mécanisme grippé. Pas de bugs logiciel.
A noter le câblage soigné et la constitution de torons frettés.
Les isolants sont en matière plastique colorée dans la masse, ce qui permet des repérages.
