Tête laser imprimante noir et blanc

diaporama Montrer les méta-données du fichier

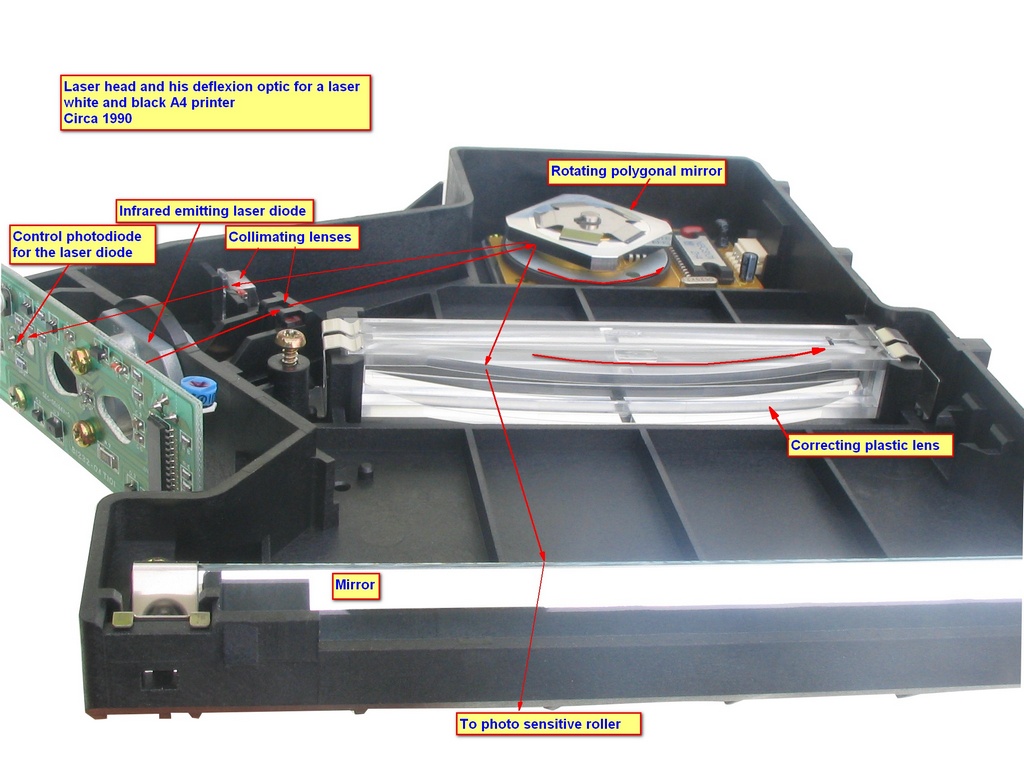

Ce mécanisme sert à déposer une image latente sur le rouleau de transfert photosensible d’une imprimante laser noir et blanc.
Fabricant du sous-ensemble : ASAHI optical pour l’imprimante KX P4410 marque Panasonic du groupe MATSUSHITA. Date de fabrication : 1992.
Le principe est celui de la xérographie des photocopieuses.
1. L’objet à photocopier est projeté sur une surface photoconductrice préalablement chargée d’électricité statique
2. La surface photoconductrice est déchargée sur les parties claires de l’objet ; les parties sombres restent chargées. Une image latente est mémorisée
3. Des particules d’encre isolante -le toner- sont mises en contact avec l’image latente. Là où l’image est claire et donc sans charges les particules de toner ne sont pas attirées, là où l’image est sombre avec des charges les particules de toner sont attirées.
4. Le support à imprimer -le papier- recueille les particules de toner et un four les y fait fondre
5. Le papier a incorporé le toner et l’image est terminée.

Dans le cas de l’imprimante, c’est uniquement la phase 1 qui est modifiée. L’image est d’origine informatique. Un laser infrarouge convertit les signaux reçus par le câble d’imprimante en impulsions lumineuses qui sont déviées par un miroir tournant, une lentille et un miroir de renvoi vers la surface photo conductrice déposée sur un rouleau. On remarquera la méthode de formation d’une image à partir d’une source ponctuelle avec un balayage en X par miroir tournant et un balayage en Y par translation du rouleau. Pour assurer une bonne stabilité de la reproduction et compenser le vieillissement du laser la lumière du laser est contrôlée par une photo diode.

Auteur Ph Maliet
Créée le non disponible
Ajoutée le Dimanche 15 Juillet 2007
Dimensions 1024*768
Fichier Laser_head_optic_panasonic_KX_P4410.jpg
Poids 203 Ko
Tags Imprimante, Laser, mémoire, écriture, électrostatique
