PC Compaq 1GHz EVO circuits imprimes retardateurs

diaporama Montrer les méta-données du fichier

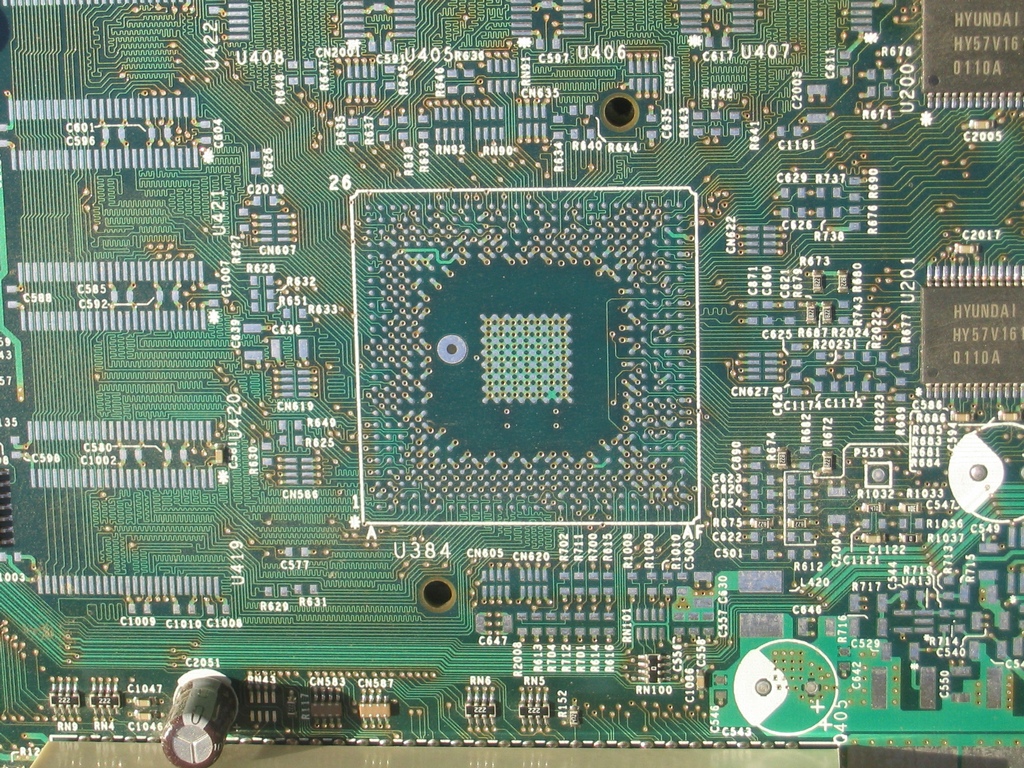

Carte mère de PC Compaq. Date : 2002.
Processeur Intel Pentium III ; Fréquence horloge = 1 GHz.
Système d’exploitation Windows 2000 / Windows XP.
A cette époque, Compaq qui avait racheté Digital Equipements est racheté lui-même par HP.
La série EVO prend la suite des Deskpro tournant essentiellement sous Windows NT4. Ces machines étaient destinées au marché professionnel.
Carte en circuit imprimé multicouches à trous métallisés permettant une grande densité d’interconnexions et l’utilisation de liaisons adaptées en impédance ce qui permet des fréquences de fonctionnement très élevées que n’auraient pas permis des cartes en liaisons filaires en Wrapping. La technologie multi-couches donne des effets d’écran grâce aux plans de masse, réduit les diaphonies ; ce qui est nécessaire aussi pour avoir des fréquences de fonctionnement élevées.
Au centre, on voit une empreinte carrée correspondant aux raccordements du processeur. Sur la gauche, les liaisons avec la mémoire se reconnaissent par leurs égalisations de longueur en forme de grecques qui procurent les retards nécessaires pour éviter les erreurs de dispersion de temps de retard sur les pistes.

Auteur Ph. Maliet
Créée le Vendredi 17 Août 2018
Ajoutée le Samedi 01 Mars 2008
Dimensions 1024*768
Fichier PC_Compaq_1GHz_EVO_circuits_imprimes_retardateurs.jpg
Poids 599 Ko
Tags circuit imprimé, impédance, ligne à retard, mémoire, transmission, écran
