Plaquettes silicium

diaporama Montrer les méta-données du fichier

En anglais Wafer.

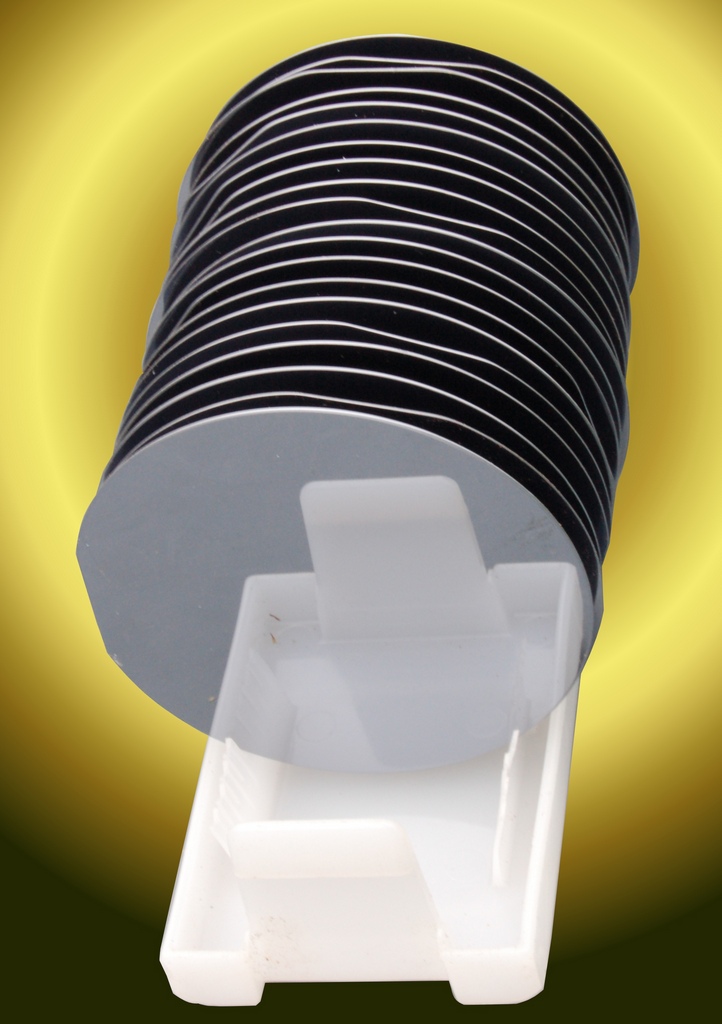

Le silicium issu du sable est le matériau de base de toute l’électronique qui fait fonctionner nos sociétés modernes.
Le matériau silicium doit d’abord être porté à un degré de purification très élevé et il a alors la forme de barreaux de 75 mm à 300 mm de diamètre. Avant d’être transformé en puces de quelques mm^2, le barreau doit être scié en plaquettes de moins d’un mm d’épaisseur. Le silicium pur est transformé en composants actifs semi-conducteurs : diodes transistors lors d’un grand nombre de traitements chimiques qui déterminent des zones N et P, des métallisations pour réaliser des interconnexions, des isolements. Le perfectionnement de ces techniques est tel que en 2018, on sait intégrer plus d’un milliard de transistors, réaliser des isolements de seulement 10 couches de SiO2 et empiler 10 couches de métallisation. Les processus de fabrication nécessitent des environnements ultra-propres avec le moins de présence humaine possible.
