compteur triphasé CM5 roues inversees

diaporama Montrer les méta-données du fichier

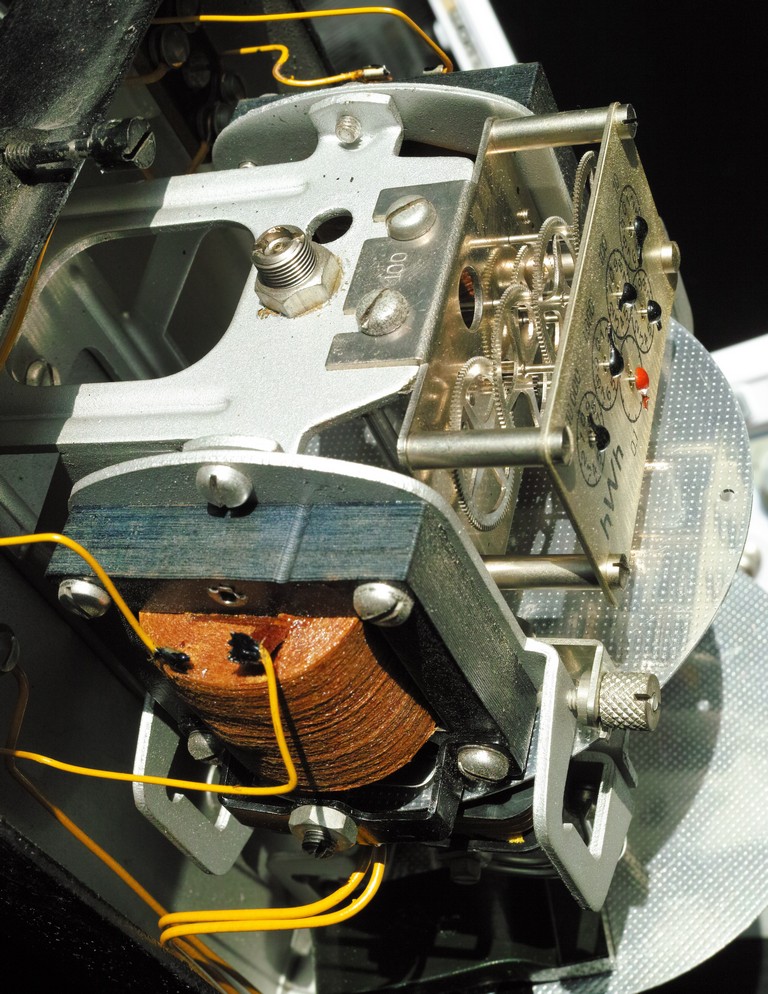

Détails sur la fonction intégrateur du compteur électrique triphasé CM5 de la Compagnie des Compteurs.

La rotation du disque moteur : fonction wattmètre Puissance est transformée en comptage d'énergie E grâce à une série de roues dentées de rapport 10 entre elles.
E = P.t
Le rapport de 10 de réduction provient du rapport de 10 entre le nombre de dents entre grandes roues et petites roues.
Le premier rouage qui tourne le plus vite a son aiguille colorée en rouge. La transmission de la rotation des disques se fait par une vis sans fin qui de plus offre un renvoi d'angle à 90°.
A noter que les index progressent en sens inverses entre deux roues dentées adjacentes. Avoir des index progressant tous dans le même sens aurait fait doubler le nombre de roues dentées, augmenter les frottements, augmenter le volume et le prix.

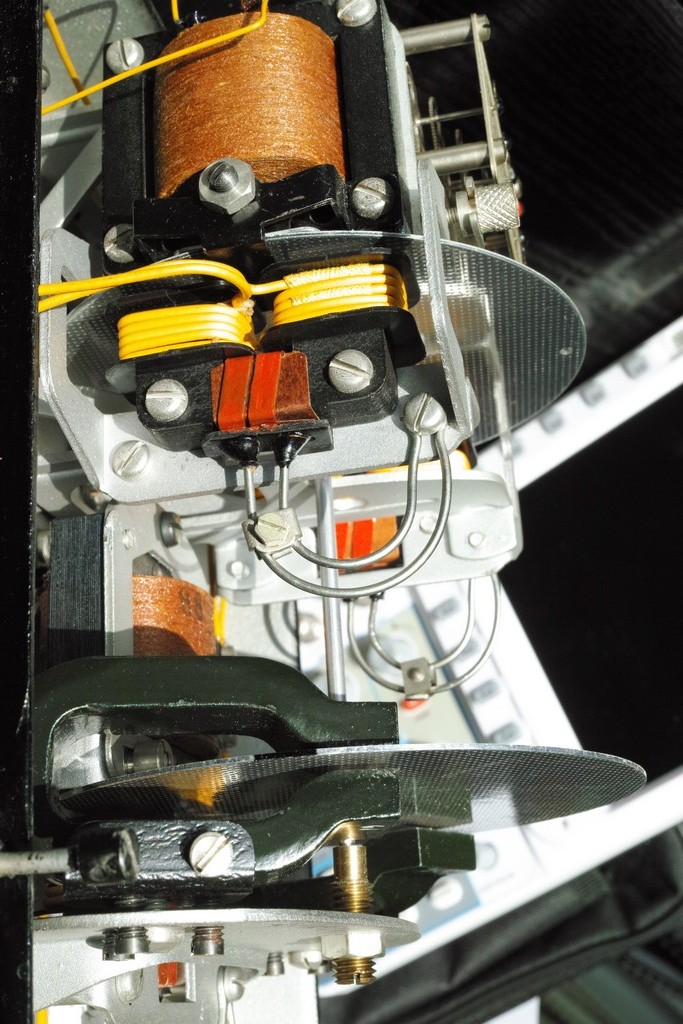

Les 2 disques moteur en aluminium montrent les marques de laminage à plat sous forme d'un matriçage de points.
La fonction intégrateur ne comporte pas de remise à zéro : ce qui évite les fraudes.
La partie supérieure de l'axe vertical est équipée d'une crapaudine réglable par pas de vis.
Détails de la bobine tension à fil fin avec un grand nombre de spires.
L'isolement entre couches est assurée par une sorte de papier Kraft imprégné de vernis.
Le circuit magnétique de couleur noire est constitué d'en empilage de tôles ferromagnétiques serrées par un boulonnage.


Auteur Ph. Maliet + encyclopédie Quillet
