Appareil de Koenig pour l’analyse des sons

diaporama Montrer les méta-données du fichier

Appareil de Koenig pour l’analyse des sons.
Les explications détaillées se trouvent dans le traité de physique et de météorologie expérimentale et pratique de A. Ganot paru en 1870.

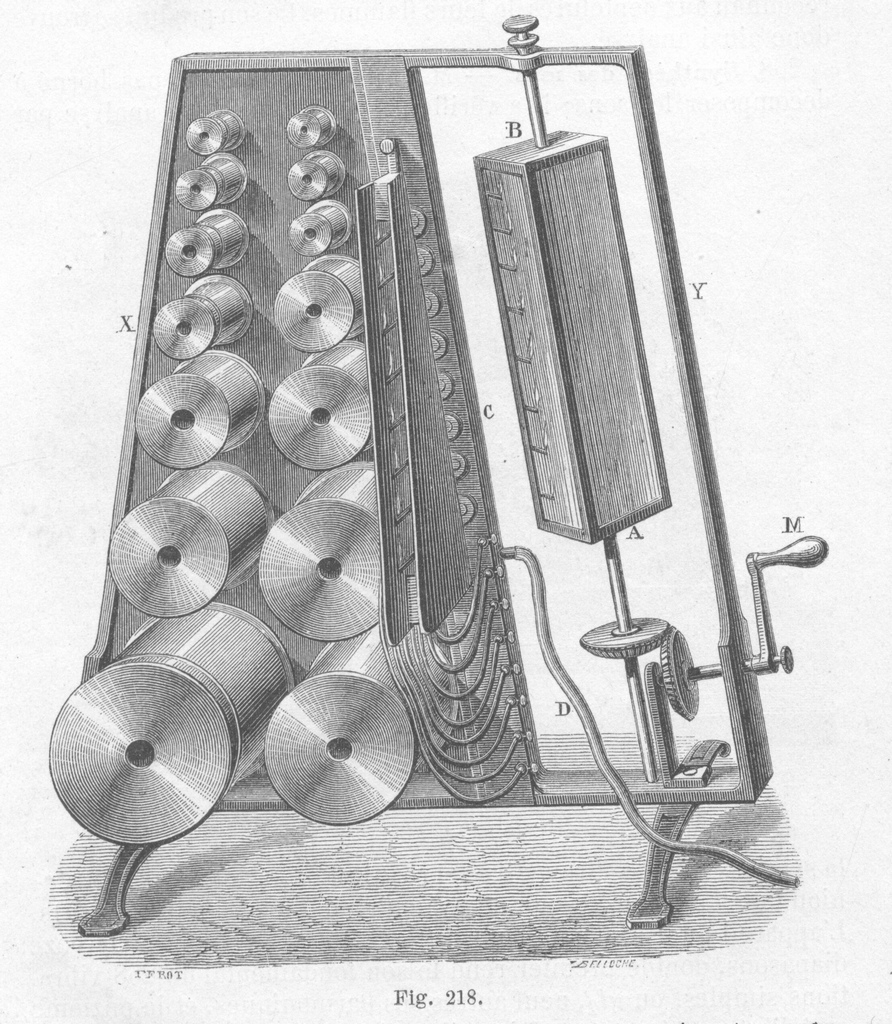

Les 14 cylindres situés à gauche (X) fonctionnent en résonateurs acoustiques de Helmholtz accordés sur des notes de musique. Ils sont placés dans l’alimentation de 8 becs de gaz.(C).
Koenig est l’inventeur du premier oscilloscope entièrement mécanique associant une capsule manométrique à gaz et les miroirs tournants figeant une image oscillante par effet stroboscopique. Voir les détails sur la capsule manométrique dans cette catégorie.
Lorsqu’un son est joué, il rentre dans les ouvertures des cylindres et en fonction de son contenu harmonique, il fait entrer en résonance ou non l’air qui y est contenu. Les cylindres agissent à la manière de circuits oscillants sélecteurs de fréquences. Voir les composants condensateurs et selfs variables.
A l’arrière des cylindres, il y un couplage avec l’alimentation des becs de gaz de sorte sur le débit du gaz est modulé. Cette modulation se traduit en une variation de hauteur de la flamme qui est figée par effet stroboscopique en observant le miroir tournant à droite ( B).
Le principe de la cavité résonante est utilisé dans la catégorie Hewlett Packard ondemètre à absorption.
Cet appareil est remplacé actuellement par les spectrographes acoustiques utilisant des cartes son de PC et des logiciels.
