Pont de mesures UHF en admittance general radio GR 1602

diaporama Montrer les méta-données du fichier

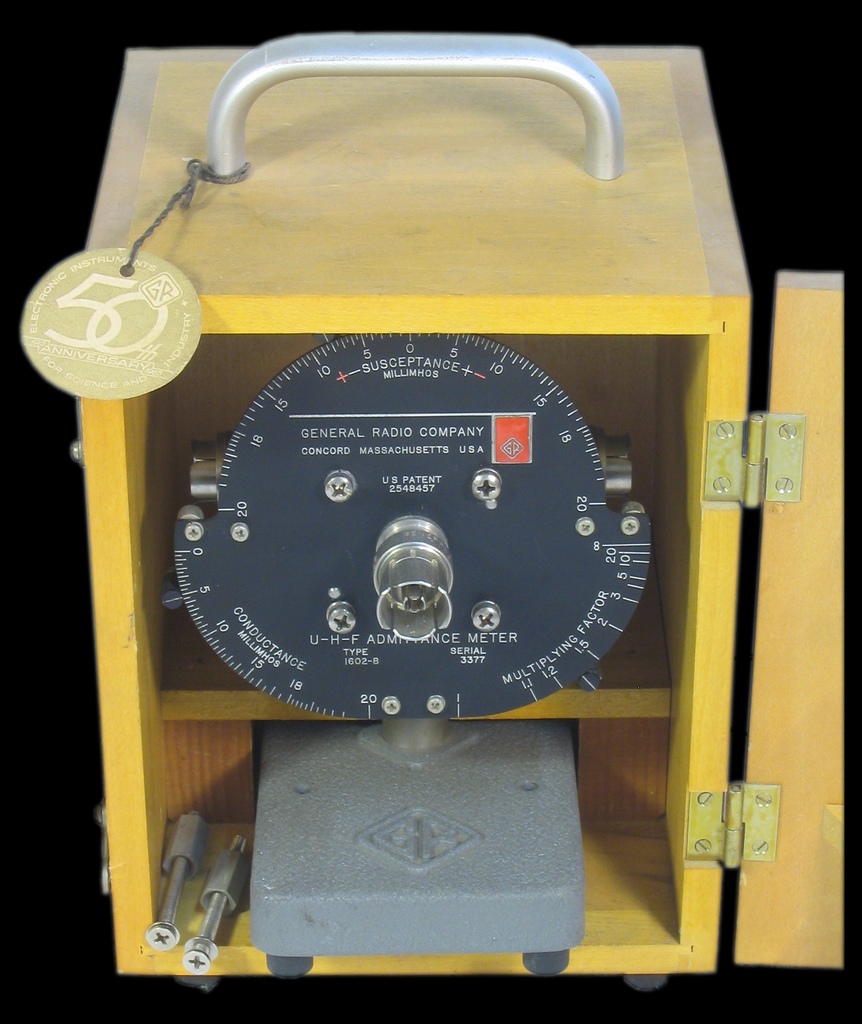

Pont de mesures UHF en admittance general radio GR 1602
Ce pont fonctionne comme un pont de Wheatstone. Voir le site : http://fr.wikipedia.org/wiki/Pont_de_Wheatstone
Le composant à mesurer est inséré dans une branche du pont. Les deux branches du pont sont parcourues par le courant d’un générateur UHF ( fréquences de l’ordre de 100 MHz à 1000 MHz)
Un détecteur doit être connecté entre les deux point-milieu du pont et il sert à détecter l’équilibre du pont c’est à dire repérer le minimum de tension (le 0).
Une admittance est représentée en notation complexe par Y = A+ jB ; c’est l’inverse de l’impédance Z = X = jY
Les unités sont l’OHM^-1 avec souvent le millimho = 1/1000 OHM^-1 = 1/1000 mho
Par conductance on entend la partie active de l’admittance : A
Par susceptance on entend la partie réactive de l’admittance : jB .
Equivalence ente impédance et susceptance.
- A = X / ( X^2 + Y^2 ) = X /( | Z|^2)
- B = -jY / ( X^2 + Y^2 ) = -jY /( | Z|^2) : inversion capacitif /réactif
Le signe correspond au caractère selfique ou réactif de la susceptance.
- Le signe + correspond à une susceptance capacitive.
- Le signe - correspond à une susceptance selfique.
Par exemple une résistance de 50 Ohm a une susceptance de Y = 0.02 –j0 soit 20 millimhos ou 10 millimhos *2 avec le facteur multiplicatif de 2.
Mode opératoire : En ajustant de proche en proche les curseurs des conductance, susceptance, et facteur multiplicatif on doit obtenir un ‘0’ sur le détecteur.
