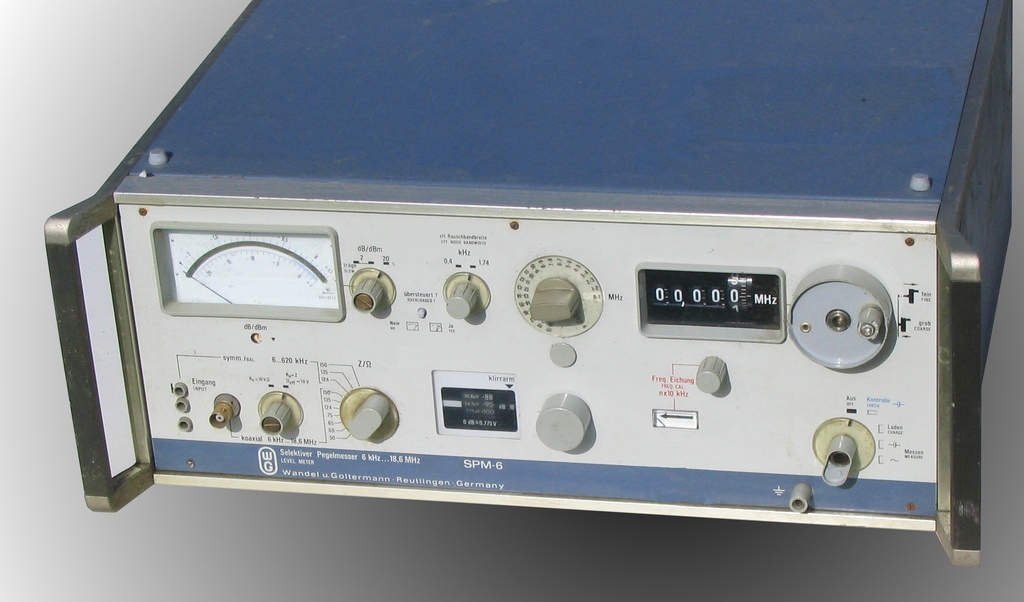

Voltmêtre sélectif Wandel Goltermann SPM6

Utilisation : Contrôle des niveaux de porteurs dans les liaisons à courants porteurs sur paires symétriques et sur câbles coaxiaux asymétriques.
Fabricant : Wandel & Goltermann en Allemagne années 1970
Technologie : 250 transistors discrets, quelques circuits intégrés TTL, montage sur circuits imprimés enfermés dans des blindages.
Châssis en aluminium.
Alimentation secteur ou par batteries internes CD Ni.
Indicateur : Galvanomètre à aiguille en échelle logarithmique 2 dB ou 20 dB pleine échelle.
Principe : Réception superhétérodyne avec stabilisation de l’oscillateur local tous les 1 MHz par verrouillage sur des harmoniques de quartz à 1 MHz. Les fréquences comprises entre 2 harmoniques sont explorées par un oscillateur d’interpolation dont la fréquence et affichée sur un compteur mécanique à deux vitesses.
Possibilité de fonctionner en analyseur de réseau en association avec le générateur PM6 et synchronisation par oscillateur externe.
La qualité de mesure est assurée pour la fréquence à partir de l’oscillateur à quartz 1 MHz et des marqueurs tous les 10 kHz, une auto-calibration compare le niveau de référence à une référence interne toutes les 2 secondes. L’atténuateur d’entrée utilise des pas de 2 dB ce qui réduit les erreurs de linéarité.
Bande passante : 400 Hz et 1.74 kHz.
Démodulation : Bande latérale unique inférieure ou supérieure.
