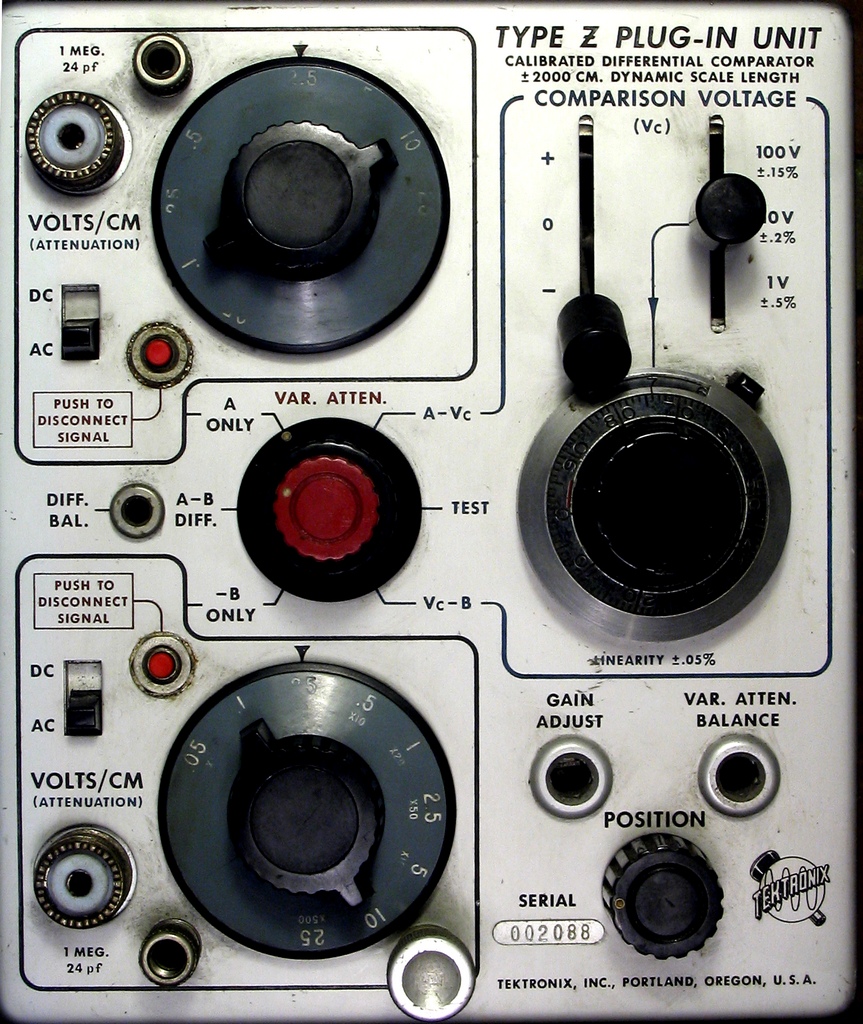

Tiroir Oscilloscope Z

Date de conception : 1960 prix : 500 $.
A quoi ça sert :
1) Observer une petite variation sur un signal continu trop lente pour être extraite par un couplage alternatif. Exemple type : Dérive thermique d‘une référence de tension comme une diode Zener. Une contre tension Vc (comparison voltage) réglable par un potentiomètre multi-tours fournit la tension de référence. Ce sont les fonctions A - Vc et Vc – B. On pourra apprécier une variation de 5 mV d’une tension de 100 V
2) Comparer deux tensions voisines de façon à en extraire le signal différence même s ‘il est faible. C’est la fonction A – B diff. La réjection du mode commun est de 40 000.
3) Utilisation en préamplificateur conventionnel.
Bande passante : 13 MHz.
Entrée impédance : 1 Mohm. Embase PL 259
Réalisation mécanique : Châssis en aluminium.
Technologie des composants actifs : Référence de tension : tube à décharge gazeuse et diodes Zener (Pour avoir une compensation de température). Amplification : tubes électroniques à vide à cathode chaude et transistors bipolaires
