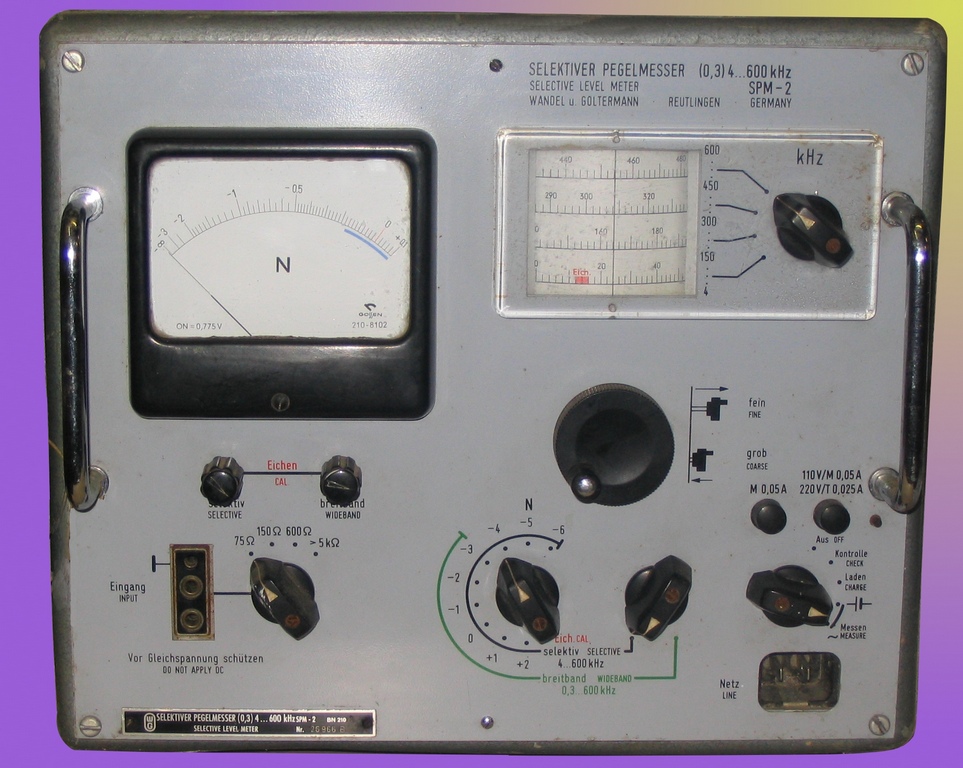

Voltmètre sélectif SPM2 Wandel Goltermann

diaporama Montrer les méta-données du fichier

Gamme de fréquence couverte de 300 Hz à 600 kHz.
Utilisation : contrôle des niveaux de porteurs dans les liaisons à courants porteurs sur paires symétriques.
Fabricant : Wandel & Goltermann en Allemagne années 1970
Principe : réception superhétérodyne
Technologie : Transistors discrets
Alimentation : Secteur
Unités de mesures = Neper : Unité logarithmique de base e : logarithme népérien.
La position EICHEN calibrage à 12 kHz permet de recaler les niveaux de référence en mode large bande ou en mode sélectif.
L’indicateur est un galvanomètre à aiguille

Auteur Ph Maliet
Créée le Dimanche 07 Mai 2006
Ajoutée le Samedi 01 Septembre 2007
Dimensions 963*768
Fichier Voltmetre_selectif_Wandel_Goltermann_SPM-2.jpg
Poids 264 Ko
Tags analyseur , cadre, déviation, galvanomètre, récepteur, spectre, superhétérodyne, Transistor, voltmètre, échelle
