Tiroir Tektronix Sampling_3S76 cablage alumine

diaporama Montrer les méta-données du fichier

Date de sortie : 1963.

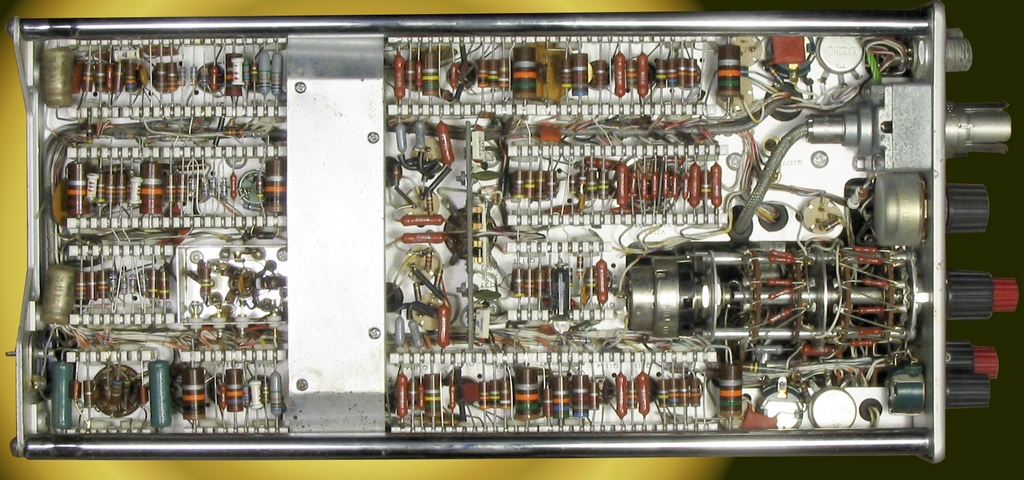

Cette vue montre la façon de câbler les circuits électroniques précédant celle actuelle utilisant les circuits imprimés. La date de 1963 se situe pendant la transition entre l’ancienne technologie des tubes caractérisée par des composants montés à la main sur des barrettes en alumine argentée et des interconnexions par fils et la nouvelle technologie des transistors puis des circuits intégrés caractérisée par le report des composants sur un circuit imprimé. Les trous métallisés et le multicouches viendront après.
Identification des composants :
Disques marrons avec deux fils : condensateurs céramique à coefficient de température non défini type II pour les valeurs > 1nF
Tube blancs avec deux fils : condensateurs céramique à coefficient de température défini type I pour des valeurs précises < 1nF.
Cylindres marrons avec des anneaux de couleur : Résistance au carbone aggloméré ; les anneaux de couleurs codant la valeur de résistance. Tolérance 5 % ou 10% et faible stabilité.
Cylindres marrons avec des chiffres : Résistances de précision à couche métal sur un substrat en alumine. Les chiffres donnent la valeur explicitement. Ces résistances à haute stabilité sont utilisées dans les calibrateurs pour définir des diviseurs de tension, dans les atténuateurs et dans les commutateurs de réglage de base de temps.
La partie échantillonnage avec les diodes tunnel est réalisée sur un circuit imprimé est dissimulée par un blindage en aluminium.
Prix en 1963 : 1195 $.
