Tektronix P7001 Digital Processsing Oscilloscope DEC PDP11 1974

diaporama Montrer les méta-données du fichier télécharger

Cliquer sur l'image pour la visualiser en haute définition

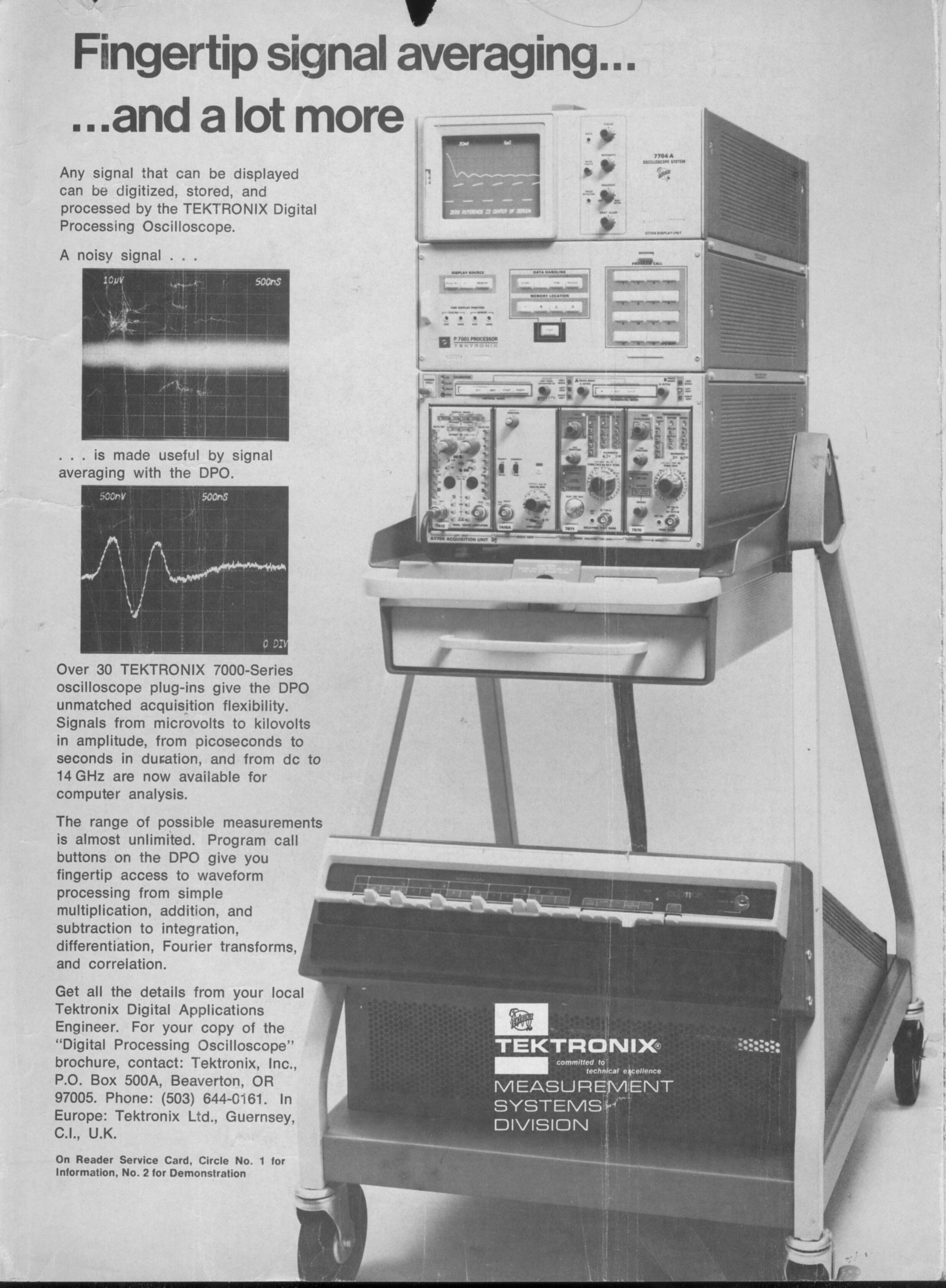

Voici un exemple emblématique de la laborieuse appropriation de l’informatique par les appareils de mesures.
Cet engin bizarre datant de 1974 est un oscilloscope Tektronix à tiroirs 7704 (Bande passante maximale = 200 MHz) auquel a été rajouté un numériseur P7001. On remarquera au bas du chariot un mini-ordinateur PDP11 de chez Digital Equipment Corporation : l’inventeur du mini-ordinateur interactif avec l’utilisateur.
Cet assemblage faisait déjà des tas de choses toujours intéressantes comme le moyennage, l’analyse de Fourier etc. Le clavier à touches (program cal) sur le numériseur P7001 permettait d’appeler 16 fonctions prédéfinies. On peut considérer que l’on a là le premier oscilloscope numérique transportable.(Sur un chariot). Pour numériser le signal d’un oscilloscope, il fallait pendant les années 1960 au moins une baie.
Les progrès de la miniaturisation permirent d’intégrer toutes les fonctions de calcul sur des cartes intégrées à l’oscilloscope. Et ce fut l’oscilloscope 7854 datant de 1980 qui est présenté dans cette galerie. Le 7854 était un appareil permettant d’accueillir de nombreux types de tiroirs mais il devait encore rester sur un chariot. Vinrent ensuite au début des années 1990 les appareils numériques vraiment portables et en 1996 on avait en plus la couleur. Voir le 784D dans cette galerie.

Auteur Ph Maliet / IEEE spectrum March 1974
