Analyse de sons par capsule manométrique de Koenig

diaporama Montrer les méta-données du fichier

Analyse de sons par capsule manométrique de Koenig. Les explications détaillées se trouvent dans le traité de physique et de météorologie expérimentale et pratique de A. Ganot paru en 1870.

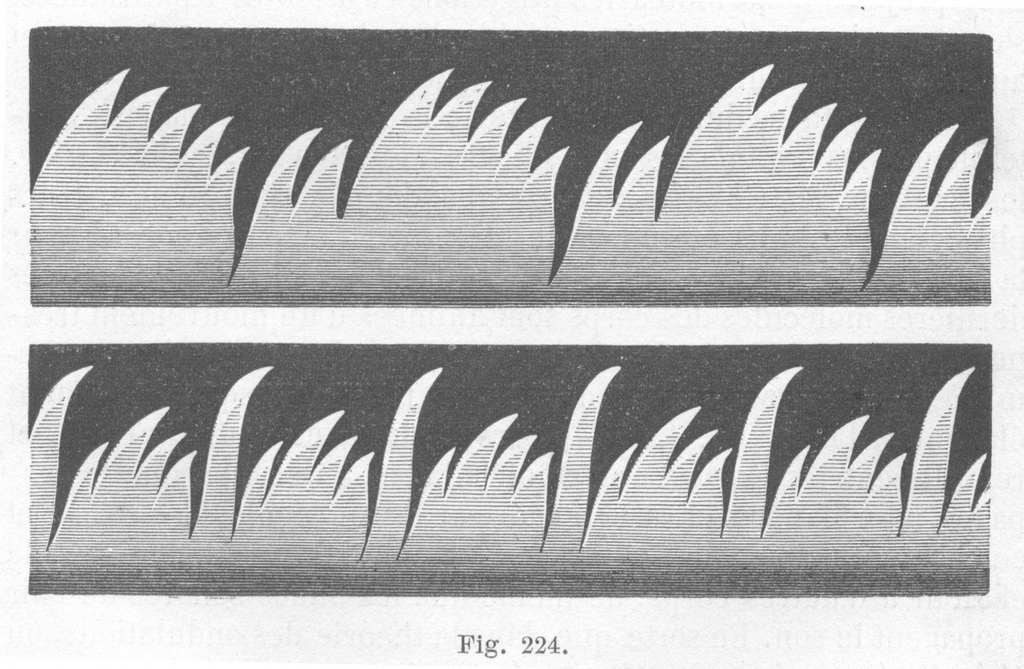

Ces gravures représentent des flammes produites par une capsule manométrique de Koenig et stabilisées par effet stroboscopique au moyen d’un miroir tournant.
Elles ont été produites par l’analyseur de fréquences décrit dans cette catégorie.
Voir aussi dans cette galerie la capsule manométrique de Koenig.
Analyse de la voyelle O en tonalité ut1 figure du haut.
Analyse de la voyelle O en tonalité ut2 figure du bas.
La hauteur de la flamme représente l’intensité du son. On voit que le son des voyelles est complexe. Il résulte de la superposition de plusieurs sons à différentes fréquences. On reconnaît la fréquence fondamentale qui est la fréquence la plus basse et la plus puissante.
On vérifie bien que la fréquence fondamentale est double pour la figure du bas en passant de la tonalité de ut1 à ut2.
Pour les voyelles, les sons résultent de formants qui sont des groupes d’harmoniques de fréquences élevées et qui sont filtrées par l’organe phonatoire. Il en résulte un spectre propre à chaque personne.
